瑞和欣RX-H系列連接器是一款外卡式連接器，適用于各種冷卻水道管，燃油管等異形管的氣密性測試，運行測

試，老化測試等。結構緊湊，單手即可握持，使用方法簡單，手持輕推即可完成連接。瑞和欣RX-H系列快速連接器

適用于凸緣管、擴口管、J2044燃油管、VDA規范接口或是其他異型管等產品內指定的形狀，請勿在非指定的規格內

使用。如果瑞和欣RX-H系列連接器不能正常密封或是連接管口，請及時與銷售聯系確認規格是否正確選型，或是檢

查管件是否與之前提供圖紙或是樣件不同。

     瑞和欣RX-H系列快速連接器 操作說明：

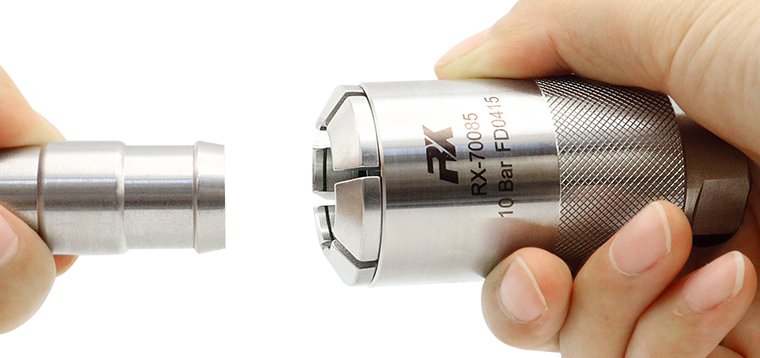

     （1）將金屬滑套往后拉，機械夾爪自行張開。

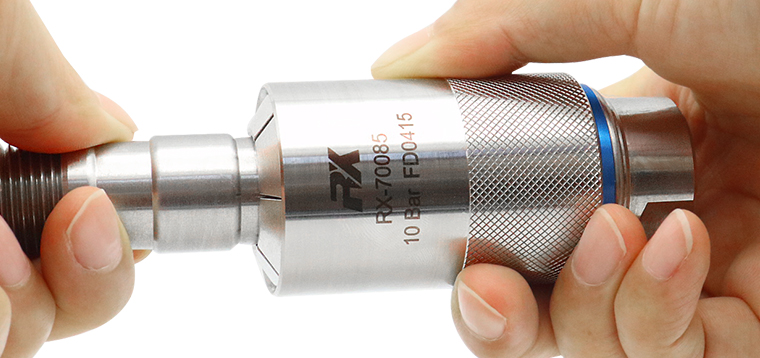

     （2）向測試件公牙螺紋或管道接口方向推動連接器，金屬滑套往前移動，機械夾爪自行收縮，并完成夾緊及密封

的連接。

     （3）檢查藍色標識環，確保爪牙完全扣緊，然后再加壓注入流體。

     （4）流體經過流體供應接口注入測試件內，壓力輔助夾緊功能，會讓連接更緊密。

     （5）測試完畢，先卸掉內部的測試壓力！再將金屬滑套往后拉，機械夾爪自行張開，將連接器取出。

     RX-H系列快速連接器可以對不同的介質進行測試封堵，不同介質的連接方式也有區別：

      （1）通水測試：RX-H系列連接器可以滿足水檢的要求，但需要更多的維護。因?yàn)樗畷?huì)沖掉內部的潤滑劑，

內部的雜質或是水垢可能損壞密封圈的密封性能。在感到不順暢時，不要強行使用連接器，而是需要點一些潤滑劑

，必要時打開連接器進行維護，初步是去除里面雜質或是水垢，或是更換維護套件。

      （2） 通油測試：RX-H系列內部主要密封圈是氯丁材質/丁晴橡膠，能與市場上絕大多數的油品相容，如果遇到

不相容的通油測試，或者高于120度的高溫測試，可能會引起橡膠材料的膨脹或是變脆破裂，導致密封失效。為防

止這種情況發生，若做通油測試，或是高溫測試，請與我們聯系使用其他的橡膠材料的密封圈。

     關于日常使用及檢查維護：

         1)主密封圈更換：長時間使用后，主密封圈可能出現磨損，并出現微漏或是不能密封的情況，屬于正常情況，

需要更換主密封圈來解決。

         2）連接器卡澀或是不能抓取連接：RX-H系列連接器長期使用過程中，內部密封圈可能因?yàn)楦稍锘蚴鞘?rùn)

滑，不能正?；顒?dòng)或卡澀，可能需要做常規維護，清理干凈和潤滑，必要時需要更換新的維護包來恢復動作。

         3）金屬件變形或是磨損：一般情況下RX-H系列極少出現金屬件變形或是磨損，但連接器屬于高精密機械部

件，受到外力較大沖擊，外殼變形可能會引起不能正常動作。需要聯系我們進行分析和維修。

     注意：連接器屬于精密機械產品，外殼材質是316不銹鋼，如果受到較大力量的碰撞沖擊可能會變形，導致產品

不能有效連接此情況不在保修范圍內，極端情況，維修成本很高。

           用戶必須采用瑞和欣的密封圈或是配件進行維修更新，否則連接器未必能正常操作，甚至因?yàn)檫B接器失效而

導致人身傷害或器材受損。請向瑞和欣了解維修說明及采購密封圈或是有關配件。

           快速連接器只能提供暫時的密封連接，產品的設計與構造并不適用于長期的連接。

           每個連接器上都印有該產品的最大工作壓力，請勿超過最大工作壓力！

     溫馨提示：

        1）裝上/取下連接器前，必須先卸掉測試產品內部壓力：RX-H系列快速連接器，多數型號并沒有內置閥門。如果

在受壓狀態斷開連接器，連接器會以高速?gòu)棾觯瑑?nèi)部流體也會泄漏，導致潛在的危險發生。

        2)高氣壓或是高液壓危險，需要增強安全措施：超過20bar以上的測試氣壓，需要增加安全鏈/安全繩或是安全防

護門之類的措施，保護操作員安全。

         3）防止連接器滾落：連接器屬于不銹鋼制品，有一定的重量，生產現場需要有一定的措施防止連接器滾落，比如

安全繩、固定/限制連接器位置。
